Как устроены электрические котлы
Электрический котел преобразует электрическую энергию в тепло и передает его теплоносителю внутри замкнутого контура. Внутренний нагреватель, теплообменная колба, датчики температуры и блок управления работают как единая схема: автоматика получает сигнал от термодатчиков и включает или отключает нагрев по заданному режиму. Подробный разбор темы можно связать с https://komsis.su/product-category/kotly-elektricheskiekotly-i-kotelnoe-oborudovanie/, поскольку их работа определяется не только самим котлом, но и обвязкой.
В основе конструкции обычно находятся нагревательные элементы, корпус с теплоизоляцией, датчик перегрева, циркуляционные патрубки и клеммный блок для подключения к сети. В закрытом контуре давление и движение теплоносителя остаются контролируемыми, поэтому такой режим чаще применяют вместе с расширительным баком и группой безопасности. При нагреве вода или другой теплоноситель расширяется, а автоматика ограничивает температуру, чтобы не допустить перегрузки узлов.
Основные узлы и их функции
Теплообменник передает тепло от нагревателя к теплоносителю, а его состояние влияет на теплопередачу. Если на поверхности образуется накипь, слой действует как теплоизолятор: нагрев становится медленнее, возрастает нагрузка на ТЭНы и растет расход энергии. В электрических котлах особое значение имеет качество воды, потому что жесткая среда ускоряет образование отложений на металлических поверхностях.
Автоматика управления регулирует температуру теплоносителя, поддерживает режимы работы и отключает нагрев при аварийных параметрах. К этой же группе относятся термостат, датчик давления, предохранительный ограничитель температуры и контакторы или реле, которые коммутируют нагрузку. При правильно собранной схеме котел получает стабильный сигнал на включение и выключение без резких перепадов.
Принцип передачи тепла в контуре
Нагретый теплоноситель движется по трубопроводу к радиаторам, теплому полу или другим отопительным приборам, а затем возвращается обратно в котел. Передача тепла идет через замкнутую циркуляцию: источник нагрева повышает температуру жидкости, а приборы отдают ее воздуху и поверхностям в помещении. От равномерности потока зависит, насколько одинаково прогреваются ветви системы.
В закрытом контуре теплоноситель меньше контактирует с воздухом, поэтому потери на испарение и подсос кислорода ниже, чем в открытой схеме. Для электрического котла это удобнее, потому что стабильнее давление, проще работа насоса и ниже риск завоздушивания. Открытая система чаще требует контроля уровня и испарения, а также внимательного отношения к воздухоудалению.

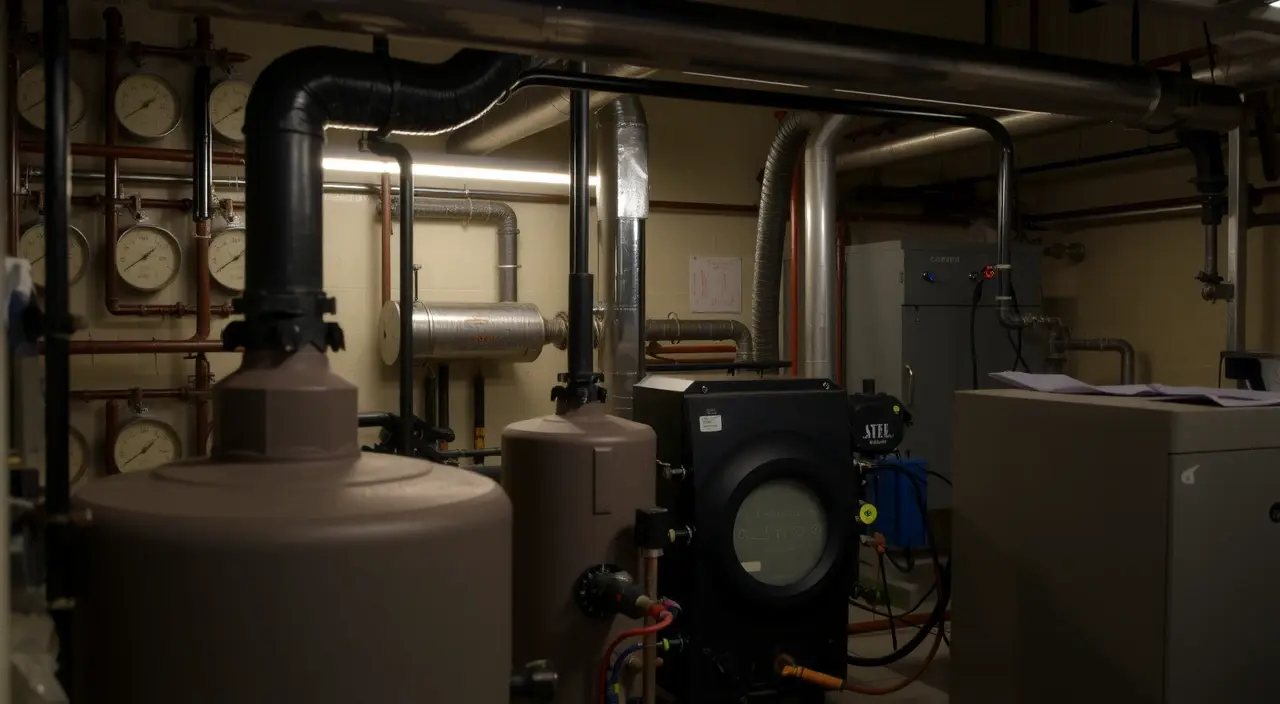

Что входит в котельное оборудование
Котельное оборудование для электрического источника тепла не ограничивается самим котлом. В состав системы входят элементы, которые создают движение теплоносителя, компенсируют расширение при нагреве, защищают контур от избыточного давления и помогают поддерживать заданный режим без ручной подстройки. Без этой обвязки даже корректно подобранный котел работает нестабильно.
Схема обычно строится вокруг насоса, расширительного бака, группы безопасности, фильтра, запорной арматуры и приборов контроля. Если оборудование подобрано без учета объема системы, длины магистралей и сопротивления трубопровода, циркуляция ухудшается, а нагрев распределяется неравномерно по контурам.
Насос, бак, группа безопасности и автоматика
Циркуляционный насос обеспечивает движение теплоносителя по контуру и создает расход, необходимый для передачи тепла к радиаторам. Его производительность подбирают по гидравлическому сопротивлению системы, а не только по мощности котла. Слишком слабый насос дает холодные участки, а чрезмерно мощный вызывает шум, завоздушивание и лишнюю нагрузку на арматуру.
Расширительный бак компенсирует увеличение объема теплоносителя при нагреве. В закрытых системах он принимает на себя рост давления, который возникает при переходе от холодного состояния к рабочему. Группа безопасности обычно включает манометр, автоматический воздухоотводчик и предохранительный клапан; для бытовых контуров клапан часто рассчитан на 3 бар, что ограничивает опасный рост давления при сбое.
Обвязка и связь с отопительными приборами
Обвязка соединяет котел с радиаторами, коллектором, теплым полом и другими элементами отопления. В ней используют трубы, фильтр грязевик, краны, обратные клапаны и узлы отключения для обслуживания. Если в схеме нет фильтра или он установлен без учета направления потока, в насос и теплообменник попадают частицы ржавчины и шлама.
Связь с отопительными приборами определяет режим работы всей системы. При высокой инерции теплого пола требуется более точное управление температурой подачи, а радиаторный контур допускает более быстрые изменения. Электрический котел чаще работает стабильнее там, где нет длинных топливных трасс, пламени, дымохода и задержек розжига.
Как рассчитать и подключить систему
Мощность котла должна соответствовать теплопотерям здания и режиму его использования. Если запас слишком мал, температура в помещениях не удерживается при морозе; если запас чрезмерен, оборудование чаще включается и выключается, а электросеть получает лишнюю пусковую нагрузку. Расчет ведут по ограждающим конструкциям, объему помещений, вентиляции и требуемому температурному графику.
Для ориентировочной оценки нередко используют удельную тепловую нагрузку, но итоговое значение уточняют по фактическим потерям. Для дома с умеренной теплоизоляцией часто считают не по площади, а по суммарному теплопотоку через стены, кровлю, окна и вентиляцию. Отдельно учитывают, работает ли система постоянно или только в периодический нагрев после простоя.
Подбор мощности по теплопотерям и режиму работы
Если теплопотери составляют 8 кВт, котел должен покрывать эту нагрузку с учетом запаса на пики холода и потери в обвязке. При постоянном проживании система обычно держит более ровный режим, а при эпизодическом использовании требуется быстрее выходить на заданную температуру. Для электрического котла это важно еще и потому, что лишняя мощность увеличивает требования к линии питания.
В закрытом контуре расчет дополняют проверкой объема расширительного бака и пропускной способности насоса. При недостаточном объеме бака давление растет быстрее обычного, а при слабой циркуляции теплоноситель перегревается локально в теплообменнике. Эти два фактора часто вызывают срабатывание защиты даже при верно выбранной мощности нагрева.
Требования к электросети, кабелю и защите
Электросеть должна выдерживать нагрузку от отопительного оборудования без перегрева проводки и просадки напряжения. Для бытовых котлов используют однофазное питание 220 В или трехфазное 380 В, если мощность и схема подключения требуют распределения тока по фазам. Для отдельных линий подбирают автоматический выключатель, кабель нужного сечения и устройство защитного отключения.
Ошибка в подборе кабеля приводит к нагреву жил, падению напряжения и отключению автоматики по аварийному сигналу. Нужны заземление, отдельная линия от щита и защита от перенапряжений, если сеть подвержена скачкам. При слабой защите контактные группы и электронный блок управления получают повышенную нагрузку, а срок службы оборудования сокращается.
Эксплуатация, риски и обслуживание
В работе электрического котла основные риски связаны с перегревом, накипью, нарушением циркуляции и нестабильным питанием. Эти факторы действуют по-разному: перегрев вызывает аварийное отключение, накипь ухудшает теплоотдачу, а скачки напряжения сбивают логику автоматики и перегружают силовые элементы.
Система служит ровнее, если в ней поддерживаются чистый теплоноситель, рабочее давление и исправная защитная арматура. При монтаже чаще всего дают сбой ошибки в обвязке, отсутствие воздухоудаления, неверный уклон труб, плохой контакт в клеммах и подключение без отдельной защиты линии.
Перегрев, накипь, скачки напряжения
Перегрев возникает при остановке насоса, воздушной пробке или недостаточном протоке через теплообменник. В этот момент температура на поверхности нагревателя растет быстрее, чем успевает прогреться весь контур, и защитный термостат отключает котел. Если защита отсутствует или неисправна, страдают ТЭНы и уплотнения.
Накипь образуется чаще при жесткой воде и повышенной температуре нагрева. Минеральный слой снижает теплопередачу, поэтому для получения той же температуры требуется больше времени и энергии. Скачки напряжения опасны для электронной платы и реле: возможны ложные отключения, зависание автоматики и повреждение силовых цепей.
Регулярная проверка узлов и профилактика отказов
Обслуживание включает проверку автоматики, соединений и защитных узлов. Перед отопительным сезоном осматривают насос, воздухоотводчик, манометр, предохранительный клапан, клеммы и состояние фильтра. Если давление в холодном контуре заметно отклоняется от рабочего диапазона, причину ищут в баке, утечках или завоздушивании.
Периодический контроль нужен и в ходе работы: шум насоса, нестабильный нагрев, частые остановки и посторонние звуки указывают на загрязнение, износ подшипников или ошибку в настройке автоматики. При таком режиме электрический котел сохраняет более ровную работу именно тогда, когда сеть, гидравлика и защита собраны без разрывов в логике системы.
