Роль гофролистов в типах водопропускных сооружений
Гофролисты применяются в составе трубчатых, коробчатых и арочных Водопропускные сооружения как оболочки, воспринимающие кольцевые и локальные нагрузки. В трубах и коробах гофрированный профиль обеспечивает распределение изгибающих и кольцевых напряжений по шагу и высоте волны, что повышает устойчивость стенки к локальной пластической деформации при сравнительно малой массе металла. При выборе сечения учитываются пропускная способность, ожидаемые транспортные и снеговые нагрузки, а также состояние основания.

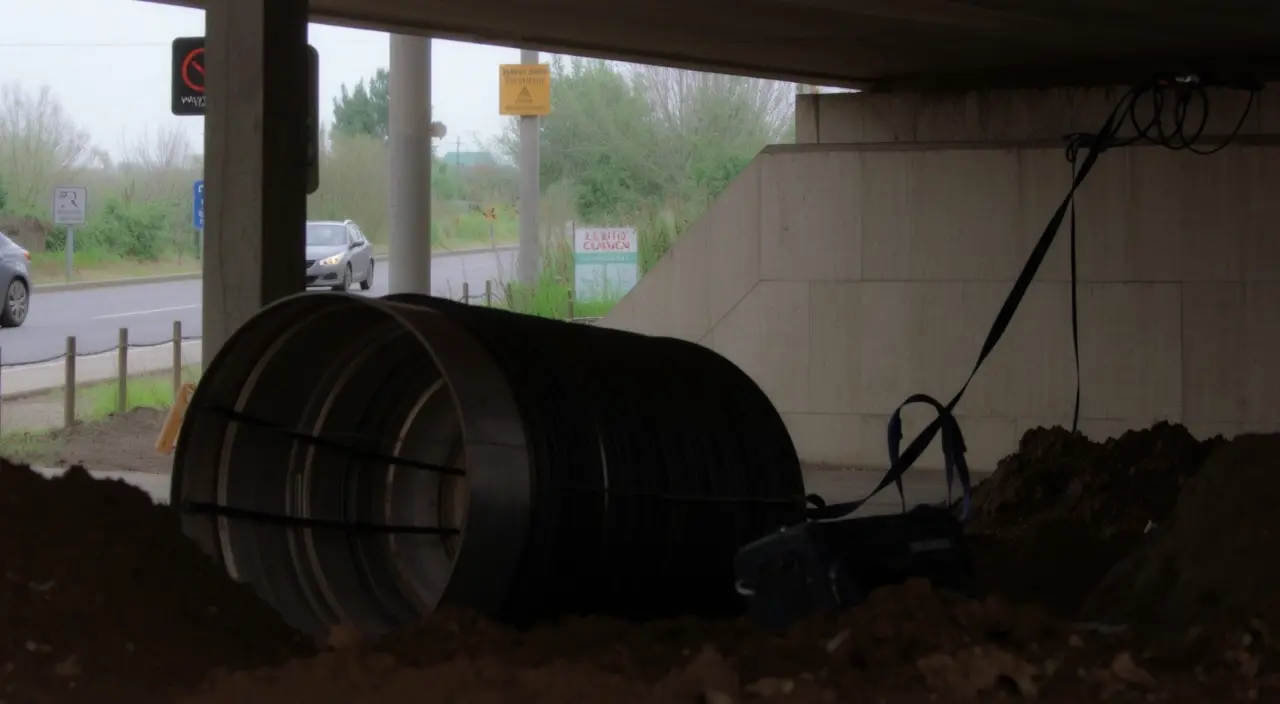

Применение в трубах, коробах и арочных конструкциях
В гофрированных трубах листовая оболочка формирует кольцевую жесткость и взаимодействует с насыпным грунтом, который передаёт горизонтальные и вертикальные реакции на гофрокорпус. В коробчатых системах гофролисты используются в сочетании с ребрами жёсткости и поперечными элементами для увеличения изгибной продольной жёсткости. В арочных конструкциях профиль гофролиста служит наружной или внутренней обшивкой, перераспределяя местные нагрузки и снижая концентрации напряжений в точках опирания.
Сравнение с гладкими стенками: преимущества и ограничения
По сравнению с гладкой стенкой гофра обеспечивает большую локальную жёсткость при той же толщине материала, но увеличивает гидравлическую шероховатость. Коэффициент шероховатости для гофрированных поверхностей обычно находится в интервале 0.022–0.035 (по Мэннингу), что снижает пропускную способность при равном геометрическом сечении. Ограничения применения связаны с повышенной склонностью к засорению и сложностью герметизации стыков при интенсивной фильтрации. В зонах напора выбирают дополнительные уплотняющие решения и покрытия, замедляющие потерю сечения металла.
Материалы, профили и механические характеристики гофролистов
Чаще используются углеродистые конструкционные стали марок с пределом текучести порядка 235 МПа (S235) и 355 МПа (S355). Типичная толщина листа для водопропускных сооружений варьирует от 2.5 до 12 мм в зависимости от класса нагрузки и пролёта. Для антикоррозионной защиты применяют горячее цинкование с нормированной массовой плотностью покрытия, например Z275 (275 г/м2), а также полимерные покрытия различной толщины в микрометрах.
Виды стальных сплавов и их свойства
Марки стали различаются пределом текучести, ударной вязкостью и пластичностью при низких температурах. S235 обеспечивает достаточную пластичность при умеренных нагрузках, S355 используется при повышенных статических и динамических нагрузках за счёт предела текучести около 355 МПа. При эксплуатации в агрессивной среде выбирают сплавы с улучшенной коррозионной стойкостью или предусматривают более толстое защитное покрытие.
Параметры профиля: высота, шаг, форма и их влияние на жёсткость
Параметры профиля — высота гофры, шаг и форма сечения — определяют момент инерции поперечного сечения и, следовательно, кольцевую и изгибную жёсткость оболочки. Увеличение высоты гофры приводит к нелинейному росту жёсткости, приближённо пропорциональному квадрату высоты профиля при прочих равных, тогда как уменьшение шага повышает число рабочих волн и снижает локальные прогибы. Форма волны (треугольная, трапецеидальная, синусоидальная) влияет на концентрацию напряжений и на способность гофры к пластической деформации под нагрузкой.
Проектирование несущей способности и взаимодействие с грунтом
Проектирование опирается на совместную работу оболочки и основания: грунтовое основание передаёт реакции на корпус и ограничивает его деформации. Расчёт учитывает характеристики грунта — модуль деформации, плотность, водопроницаемость и морозопучение — и возможную усадку насыпи.
Расчёт кольцевых и локальных напряжений
Кольцевые напряжения определяются как функция внешних нагрузок и геометрии профиля; локальные напряжения возникают в вершинах и впадинах гофра и в местах стыков. Для проверки несущей способности используют предельные значения поля напряжений с учётом предела текучести стали и факторов концентрации. При наличии циклических нагрузок проводится оценка усталости, так как усталостные нагрузки приводят к образованию трещин в зонах концентрации напряжений.
Учёт деформаций основания и методы подкрепления
При отрицательных параметрах основания проект предполагает усиление: геосетки, уплотнение слоёв, применение жёстких постелей или фундаментов. Деформации основания могут вызывать неравномерную осадку и нарушение герметичности стыков; для компенсации допускаются компенсаторы деформации и подвижные узлы соединения.
Гидравлические аспекты и расчёт пропускной способности
Пропускная способность рассчитывается исходя из эффективного гидравлического сечения и шероховатости гофры. При расчёте учитывается влияние профиля на скорость потока, энергозатраты на преодоление сопротивления и возможные участки образования отложений.
Влияние шероховатости и профиля на расход воды
Гофрированная поверхность увеличивает коэффициент гидравлического сопротивления, что при прочих равных приводит к снижению расхода. Для корректного подбора сечения применяются поправочные коэффициенты к стандартным формулам или использование эмпирических зависимостей с учётом значения Мэннинга для гофры.
Ситуации с переменным напором и засорением каналов
При переменном напоре важно предусматривать устойчивость к напорным нагрузкам и герметичность стыков; при склонности к засорению проект включает устройства для ловли донных отложений, самопромывные уклоны и защитные решётки. Частые промывки и доступ для механической очистки снижают риск локального нарушения защитного покрытия.
Технологии изготовления, соединения и монтажные приёмы
Изготовление гофролистов включает формовку профиля холодной прокаткой и последующую термообработку или непосредственную резку и сверловку для узлов соединения. Контроль геометрии на этапе производства критичен для сборки и герметичности.
Методики сварки, болтовых соединений и уплотнений
Стыковка выполняется сваркой (часто подслойная или контактная в заводских узлах) или болтовыми фланцевыми соединениями с уплотняющими прокладками. При сварке оценивают прочность шва, зону термического влияния и сохранение защитного покрытия; болтовые соединения требуют контроля натяжения и использования коррозионно-устойчивых болтов и прокладок.
Контроль геометрии и монтажные допуски
Допуски на круговность, эсцентриситет и шаг гофры определяют правильность сборки: чрезмерная овальность ухудшает распределение нагрузок и снижает долговечность соединений. Монтажные допуски по совместимости облицовки и опор влияют на долговечность соединений и ровность потока.
Антикоррозионная защита, испытания и приёмка
Выбор системы защиты зависит от условий эксплуатации: подземные участки требуют устойчивого к агрессии грунта покрытия, участки напора — более толстых полимерных слоёв или катодной защиты. Антикоррозионная защита замедляет скорость потери сечения металла и восстанавливается в ходе ремонтов.
Выбор покрытий и ремонтных технологий
Горячее цинкование с нанесением полимерного покрытия применяется для увеличения долговечности; ремонтные покрытия включают антикоррозионные эмали и порошковые системы, а также локальную регенерацию зачисткой и нанесением грунта и финишного слоя. Ремонтное покрытие восстанавливает коррозионную защиту и продлевает срок службы конструкции.
Лабораторные и натурные испытания для приёмки
Приёмка включает измерение толщины защитного слоя в микрометрах, контроль механических свойств стали по сертификату и натурные испытания на герметичность и прочность под нагрузкой. Испытания на усталость и испытания стыков проводят в соответствии с принятыми методиками контроля качества.
Эксплуатация, осмотр и восстановление
Регулярный осмотр фиксирует коррозионные очаги, деформации, состояние уплотнений и наличие засоров. План инспекций и критерии оценки состояния определяют периодичность и объём работ по восстановлению.
План инспекций и критерии оценки состояния
Инспекции включают визуальный осмотр, измерение толщины металла, проверку герметичности стыков и оценку деформаций. Критерии списания связываются с достижением допустимой потери сечения, наличием трещин усталости или нарушением опорных условий.
Методы локального ремонта и усиления
Локальные ремонты осуществляются путём удаления коррозионных поражений, нанесения ремонтных покрытий и установки вложений или накладок для усиления мест с высокой концентрацией напряжений. В случаях значительных дефектов применяют сменные секции или наружные оболочки, соединяемые с исходной конструкцией посредством сварки или болтовых узлов.
