Типы бронированных кабин и конструктивные особенности

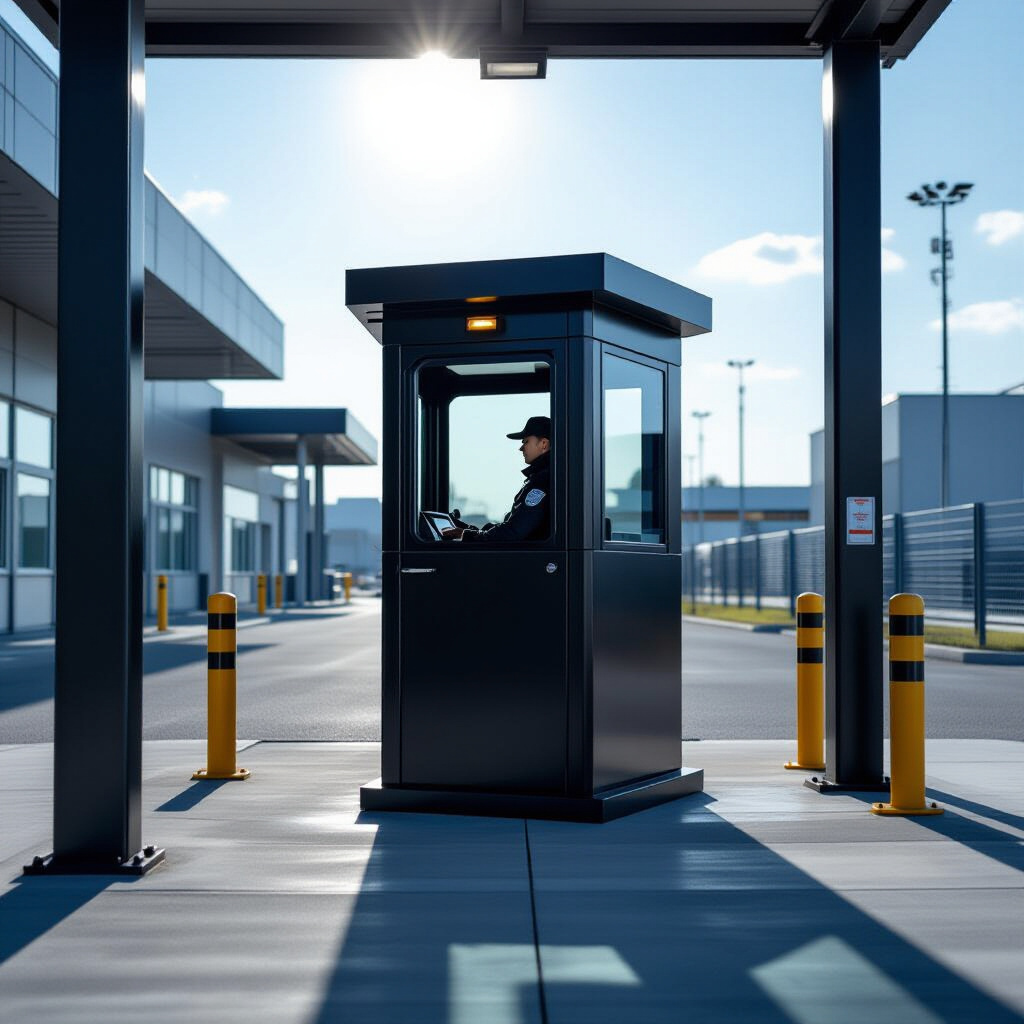

Бронированная кабина выполняет функцию защитного укрытия для персонала на посту охраны и классифицируется по назначению, мобильности и уровню защиты; подробнее о доступных моделях и вариантах исполнения можно посмотреть бронированные кабины. Фиксированные стационарные модули чаще используются для длительной эксплуатации, мобильные блоки-фургоны и модульные павильоны применяются при необходимости перемещения. Конструктивные особенности включают несущую рамную конструкцию, внутреннюю обшивку и оконные проёмы с пулестойким остеклением.
Модификации по назначению и внутренней планировке
Варианты оснащения зависят от задач: контроль доступа, наблюдение или фильтрационные посты. Внутренняя планировка предусматривает нишу для оборудования видеонаблюдения, рабочий стол, место для хранения боеприпасов и сиденье. Габариты типичных кабин варьируют от 1,2×1,2 м для минимальных постов до 3×3 м для полноразмерных модулей, масса — от 300 кг у облегчённых решений до нескольких тонн у стационарных сборных блоков.
Конструктивные схемы стен, пола и крыши
Стены формируют из броневых панелей, комбинируя сталь или композиты с тепло- и звукоизоляцией. Полы выполняют из армированной плиты с антикоррозийной обработкой; рекомендуемая толщина несущего бетонного слоя при стационарной установке — 150–300 мм. Крыша проектируется с уклоном для стока воды и может содержать монтажные проушины для подъёма; расчётные точки подъёма указываются в исполнительной документации.
Классы защиты и выбор материалов
Уровни защиты классифицируют пулестойкость и стойкость к осколкам по международным и региональным стандартам, например EN 1063 для пулестойкого остекления и EN 1522/1523 для дверных и оконных конструкций. Выбор уровня определяется прогнозируемыми угрозами и предполагаемыми калибрами оружия.
Критерии оценки пулестойкости и ударопрочности
Критерии включают тип боеприпаса, начальную скорость пули и расстояние стрельбы. Для защиты от пистолетных патронов обычно достаточно броневой стали толщиной 6–10 мм или многослойного остекления 40–60 мм. Для защиты от винтовочных патронов используют сталь 12–20 мм или композитные решения с эквивалентной баллистической толщиной 80–120 мм. Испытания проводят по протоколам, где фиксируются энергия поражающего снаряда и последствия пробития.
Сравнение стальных и композитных решений по весу и стойкости
Стальные панели имеют более высокую плотность и меньшую толщину при равной пробиваемости, но создают большую массу: сталь может давать экономию по толщине в сравнении с композитом, однако масса на м2 у стальных листов обычно выше. Композиты и многослойные панели обеспечивают лучшую энергорассеивающую способность и меньший общий вес при увеличенной толщине; их применение целесообразно там, где ограничен грузоподъём или требуются низкие теплопотери.
Подготовка места установки и требования к основанию
Фундамент обеспечивает опору и распределение нагрузок от кабины. Выбор типа основания определяется несущей способностью грунта, массой кабины и местными климатическими условиями.
Выбор типа фундамента в зависимости от грунта и нагрузки
Для плотных грунтов применимы монолитная плита или мелкозаглублённая лента; толщина плиты обычно 150–300 мм с армированием A400. На слабых грунтах используются свайные или свайно-ростверковые основания с заглублением по проекту. Для мобильных кабин возможна установка на уплотнённую гравийную подсыпку с подготовкой выравнивающей бетонной подушки.
Требования к выверке уровней и точности анкерных точек
Монтаж требует выверки горизонтали с точностью до ±5 мм на всю опорную плоскость и точности расположения анкерных точек в пределах ±10 мм, что критично для передачи расчётных усилий. Расчётное расстояние между анкерными точками и диаметр анкеров (обычно M16–M24 с глубиной анкерного забивания 100–200 мм) определяется расчётом на срез и вырыв с учётом коэффициента безопасности.
Технологии крепления и этапы монтажа
Анкерные крепления передают силы ветра и возможные взрывные давления на основание. Монтажный процесс делится на подъём, позиционирование, анкерование и герметизацию стыков.
Процедуры безопасного подъёма и позиционирования кабины
При транспортировке указываются подъёмные точки и ограничения по массе и габаритам. Подъём выполняется краном с расчётом на вес и центр тяжести; используются стропы и захваты с допуском по нагрузке не менее 1,25 от массы. Позиционирование контролируется нивелиром и лазерными маркерами для соблюдения проектных отметок и углов разворота.
Методы анкерования и уплотнения стыков
Анкерование выполняется механическими или химическими анкерами с контролем моментных усилий при затяжке. Стыки между кабиной и основанием герметизируют эластичными уплотнителями и силиконовыми составами, обеспечивающими сохранение герметичности при температурных деформациях и вибрации.
Интеграция коммуникаций и систем безопасности
Электропитание и вентиляционная система обеспечивают работу освещения, связи и систем безопасности. Проект включает питание от сети и резервирование, а также защиту от короткого замыкания и заземление.
Подключение электропитания, резервирование и заземление
Электропроводка выполняется по правилам ПУЭ с выделением цепей для освещения, связи и критических нагрузок. Резервирование часто реализуется батареями ёмкостью, обеспечивающими автономную работу 4–8 часов, или дизель-генератором. Заземление и защитное отключение проектируются с сопротивлением заземляющего контура не более 4 Ом в зависимости от нормы.
Обеспечение вентиляции, отопления и систем связи
Вентиляционная система предусматривает приток и вытяжку с фильтрацией. Рекомендуемый объём притока — 20–30 м3/ч на человека для поддержания микроклимата; при повышенных требованиях к фильтрации устанавливают ступени HEPA. Отопление реализуется электрическими нагревателями или тепловыми насосами, учитывая потребление и безопасность. Системы связи включают видеонаблюдение, контроль доступа и аварийную радиосвязь.
Эксплуатация, техническое обслуживание и проверки соответствия
Обслуживание включает регулярную проверку уплотнений и коррозионной защиты, а также функциональные испытания систем безопасности. Нормативы и сертификация подтверждают заявленный уровень защитных характеристик посредством протоколов испытаний.
Периодические инспекции, тесты и протоколы
Плановые проверки выполняются не реже одного раза в год и включают осмотр коррозионных очагов, проверку герметичности, тесты электрооборудования и проверку анкерных соединений на ослабление. После монтажа проводят испытания пулестойкости и осмотр согласно протоколу испытаний, где фиксируются класс защиты и отсутствие сквозных пробоин.
Типичные дефекты, их последствия и способы устранения
Частые дефекты — нарушение герметичности стыков, коррозия покрытий и ослабление анкеров. Последствия варьируются от снижения микроклимата до потери баллистических свойств. Устранение включает замену уплотнений, локальную ремонтную сварку с последующей антикоррозионной обработкой и повторную затяжку или замену анкеров с контролем момента.
